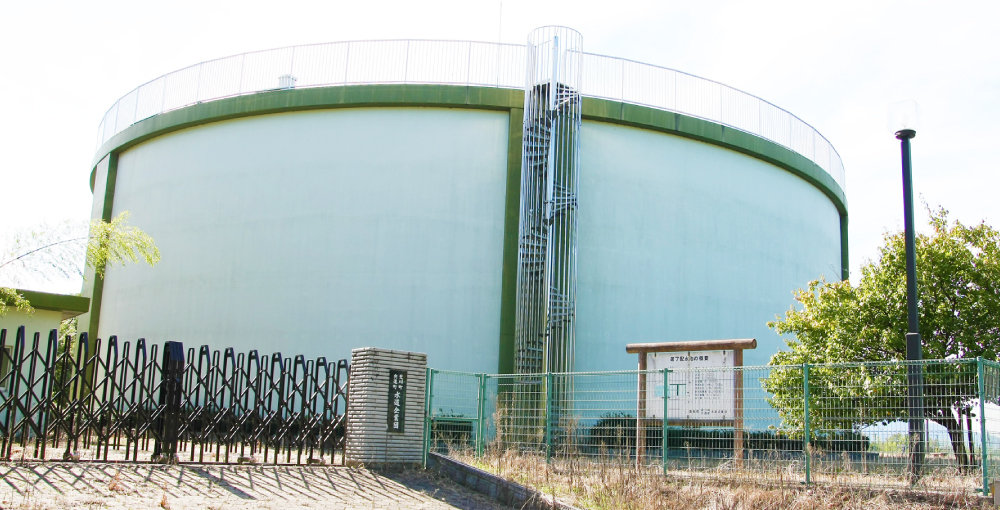

荻田配水池

荻田配水池

貯水量10,000m3は、将来宍道町と玉湯町分水で使用される24時間分の使用量を考えて決められました。 この配水池の完成により、配水圧力の増圧や安定的な配水が可能となり、ライフラインとしての信頼性をより確かなものにしました。

敷地面積 2,842m3
呼び容量 10,000m3
内径 36.000m
有効水深 10.000m
全水深 10.400m
壁厚 0.300m
構造 PCタンク

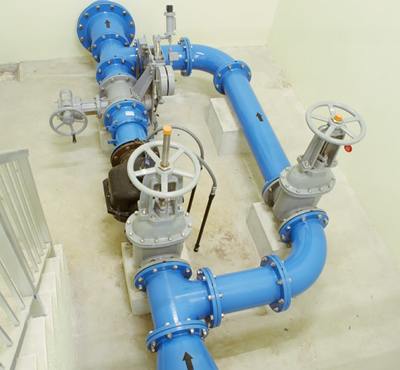

●配水流量計250m/m
●緊急しゃ断弁250m/m

荻田配水池から配水される水量は、この流量計で常時監視しています。 また、流量計の先に取り付けられた緊急しゃ断弁は、地震などの災害で配水管が破損した時には、自動的に閉まり非常用水としてタンク内の水を確保します。

荻田配水池流量計

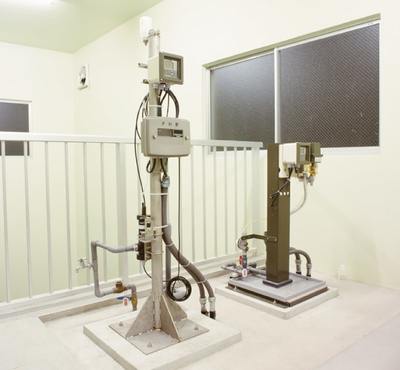

●PH計
●残留塩素計

荻田配水池から配水される水の水質を常時監視しています。

荻田配水池水質計

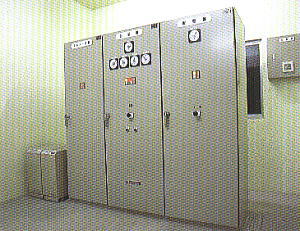

●無停電電源装置
●テレメータ盤
●計装盤
●配電盤

配水池水位や配水流量などが一目でわかるようになっています。またテレメータでこれらの情報が荻田送水ポンプ場へ伝送されます。

無停電電源装置
